Lopatkový prietokomer F3:00
Jednoduchý a spoľahlivý lopatkový prietokomer typu F3.00 je konštruovaný na použitie so všetkými druhmi kvapalín, ktoré neobsahujú pevné častice. Snímač meria prietok od 0,15 m/s (0,5 stopy/s) a vytvára frekvenčný výstupný signál s vysokou opakovateľnosťou. Robustná konštrukcia a osvedčená technológia je zárukou mimoriadnej výkonnosti s nízkou alebo žiadnou potrebou údržby. Príslušné špeciálne konštruované inštalačné tvarovky zaručujú jednoduchú a rýchlu montáž do potrubia všetkých materiálov a veľkostí s rozmerom od DN 15 do DN 600 (0,5" až 24").
Technická špecifikácia

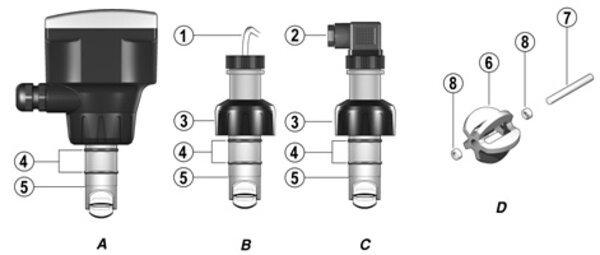

A. Snímač na kompaktnú montáž (F3.01) pre priame osadenie prevodníkom (dodáva sa oddelene)
B. Snímač na oddelenú (vzdialenú) montáž vo vyhotovení ochrany IP 68.
B. Snímač na oddelenú (vzdialenú) montáž vo vyhotovení ochrany IP 65.
D. Zostava lopatkového systému.
- Elektrický kábel: 8 m (26,4 stopy) ako štandard.
- 4-pólová káblová zástrčka podľa DIN 43650-B/ISO 6952.
- Viečko z PVC na montáž do tvarovky.
- Tesniace O-krúžky variabilne z EPDM alebo z FPM gumy.
- Teleso snímača variabilne z C-PVC, PVDF alebo z nehrdzavejúcej ocele.
- Päťlistový rotor z materiálu ECTFE (Halar).
- Keramický hriadeľ.
- Keramické uloženie hriadeľa.
Halar® je registrovaná značka výrobcu Ausimont-Solvay.
Operačné základy
Prietokomer pozostáva zo snímača a päťlistového otvoreného rotora určeného na ponorné použitie. Rotor je vybavený stálym magnetom integrovaným do každého listu. Keď magnet prechádza blízko snímača, vygeneruje pulz. Kvapalina pretekajúca potrubím neustále poháňa rotor a ten vytvára obdĺžnikový výstupný signál. Frekvencia je úmerná prietokovej rýchlosti. Presnosť merania je zaručená montážou do potrubia použitím inštalačnej tvarovky vybranej zo širokého sortimentu výrobcu prietokomerov.
Možnosti výstupov
K315 – Frekvenčný výstup & alarm MIN hodnoty
Táto jednotka pozostáva z prídavného ochranného krytu IP 65 na snímači. Je vybavená otvoreným kolektorom pre frekvenčný výstup a mechanickým SPDT (jednopólovým prepínačom) kontaktom. Požadovaná hodnota MIN alarmu môže byť jednoducho nastavená potenciometrom v rozmedzí od 0,15 do 1 m/s ( 0,5 až 3,3 stopy/s). Ak prietoková rýchlosť klesne pod nastavenú hodnotu, relé výstup sa otvorí a lokálny indikátor stavu (dióda) zmení farbu. Toto je konštruované z dôvodu ochrany čerpadiel pre zabránenie chodu nasucho a pre zabránenie zatvorenej armatúre v hlavnom potrubí.
K330 – Výstupná jednotka 4 – 20 mA
Táto jednotka pozostáva z prídavného ochranného krytu IP 65 inštalovaného na snímač. Je to slepý prevodník (bez monitora) pre prevod pulzového výstupu zo snímača na signál 4 až 20 mA pre prenosy na dlhé vzdialenosti.
