Základní charakteristika odpadního potrubí dBlue

Tento systém odpadního potrubí je ideální pro použití všude tam, kde je vyžadován vysoký akustický standard za přijatelné náklady. Využívá se pro bytové domy, hotely, lázně, nemocnice, multifunkční objekty a další budovy. Velmi často je využíván při rekonstrukci panelových domů. Využívá se také pro dešťové svody gravitačního odvodnění střechy.

  • Snížení hluku uvnitř budovy až na 16 dB při 4 l/s
  • Odpadní trubky a tvarovky jsou plně kompatibilní s dimenzemi HT odpadů
  • Řešení také pro panelové domy – speciální panelákové
  • odbočky
  • Ventilační tvarovka pro výškové budovy
  • Ideální pro stoupačky
  • Těsnící svorky pro dosažení lepší těsnosti, a to i při tlaku až do 2,5 bar

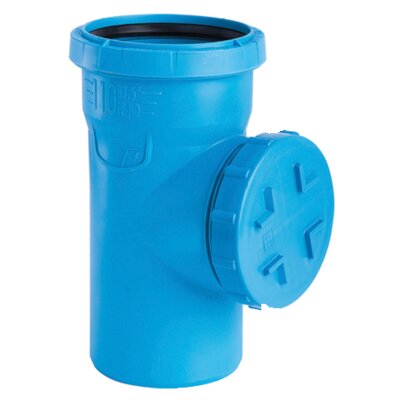

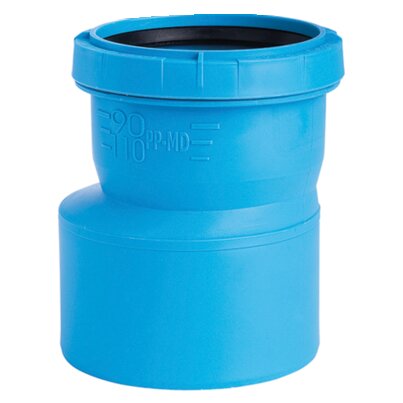

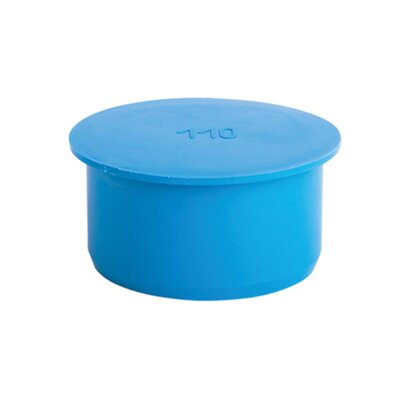

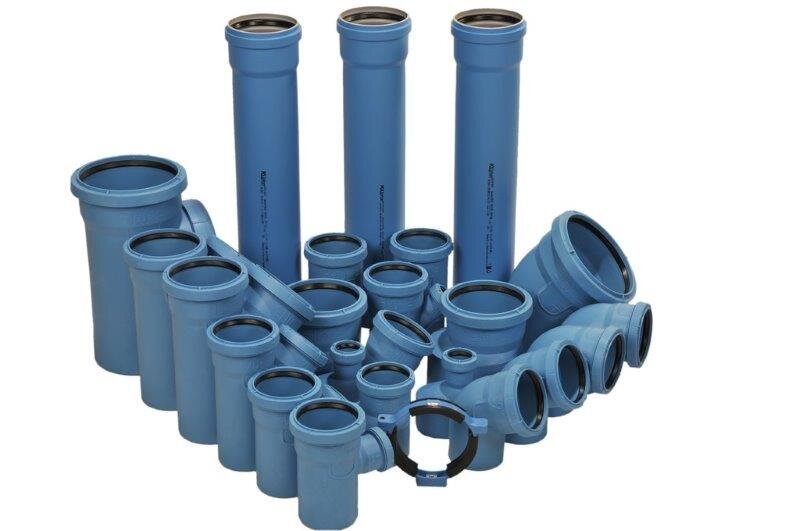

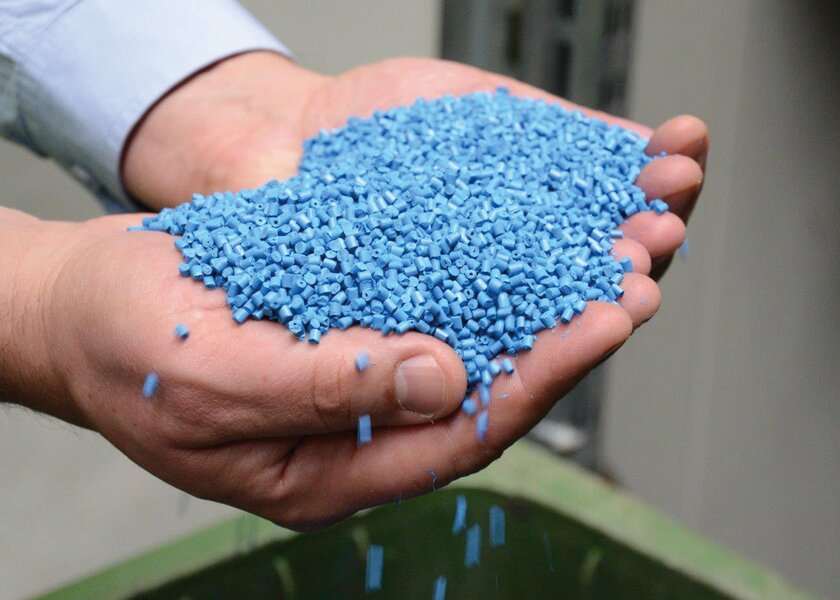

Odpadní potrubí dBlue je vyrobeno z modifikovaného polypropylenu technologií průtlačného lisování odpadníh trubek s třemi vrstvami současně. Další součástí systému jsou odhlučněné tvarovky nové generace  - nový design a pevná konstrukce tvarovek V2 nabízí větší redukci hluku. Plasticky zvýrazněné značení na každé tvarovce umožňuje rychlou jednoznačnou identifikaci a usnadňuje montáž. Každá tvarovka je již z výroby opatřena identifikačním EAN kódem a vymezenou plochou k popisu s možností dalšího upřesnění. Aby se v maximální možné míře snížil přenos hluku vibracemi do stavební konstrukce a omezil se tak vliv akustického mostu, je nezbytné pro fixaci potrubí odhlučněných odpadních systémů použít také akustické upevňovací objímky. Plastové objímky navržené pro systém dBlue a ve třech bodech vložené pryžové pásky zajišťují, aby objímka stabilně držela a zachovala si potřebné akustické vlastnosti. Tvar trubkové objímky je po jejím rozevření asymetrický a proto napomáhá zajištění trubky, ještě než se objímka uzavře.

CAD a BIM

Stáhněte si CAD detaily nebo BIM objekty z naší knihovny. V rámci technické podpory také poskytujeme poradenství v projektové fázi i pomoc při montáži přímo na staveništi.

Technické parametry

  • materiál třívrstvých odpadních trubek: PP-POLIcomp [i] (vnitřní vrtva) / PP-MD POLIcomp [m] modifikovaný polypropylen s minerály (prostřední vrstva) / PP-POLIcomp [e] (vnější vrstva)
  • rozměry: DN 40, DN 50, DN 70, DN 80, DN 100, DN 125, DN 150 a DN 200
  • délky trubek: 150, 250, 500, 1000, 1500, 2000 a 3000 mm

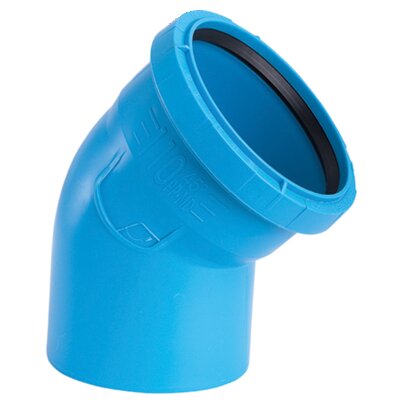

  • úhly kolen: 15°, 30°, 45°, 67°, 87°

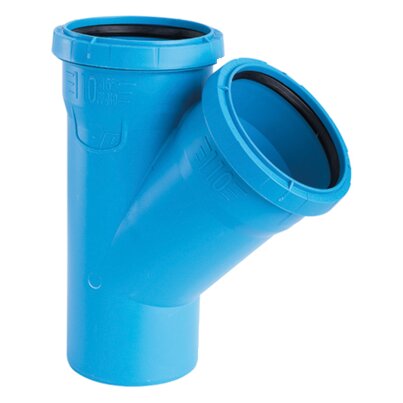

  • úhly odboček: 45°, 67°, 87°
  • vysoká míra snížení hluku uvnitř budovy až na hladinu 16 dB
  • odolnost teplotě: dlouhodobě +90 °C, krátkodobě + 95 °C
  • třívrstvá technologie konstrukce trubky znamená, že odpadní voda tekoucí uvnitř trubek působí přes tři různé vrstvy, tj. hmotná média, která silně omezují šíření hluku uvnitř systému a značně zvyšují odolnost vůči specifickému složení a teplotě odpadní vody, stejně jako vůči vnějším činitelům
  • instalace uvnitř budovy i v zemi v rámci jejího půdorysu
  • montáž i při teplotě pod -10 °C

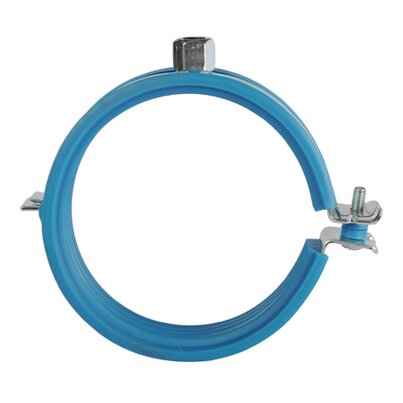

  • speciálně navržené akustické objímky trubky dBlue CLAMP 18 dB (ocel/plast) a PHONOKLIP 16 dB (plast) snižují převod vibrací vznikajících v potrubním systému do konstrukce budovy
  • vysoká odolnost vůči chemickým složkám obsaženým v odpadní vodě
  • vysoká hladkost stěn - žádné usazování vápencových částic
  • odolný proti korozi
  • snadná manipulace a zpracovatelnost materiálu díky nízké hmotnosti trubek a tvarovek
  • třída odolnosti proti ohni dle normy DIN 4102 - třída B2 - normálně hořlavý / neodkapávající
  • spojování pomocí hrdel
  • plně recyklovatelný

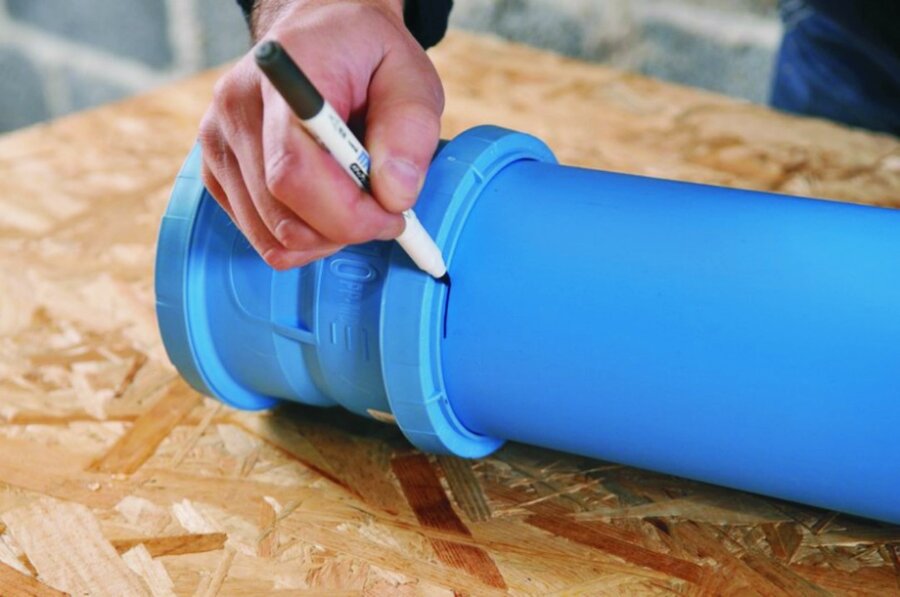

Montáž systému dBlue

Technická podpora

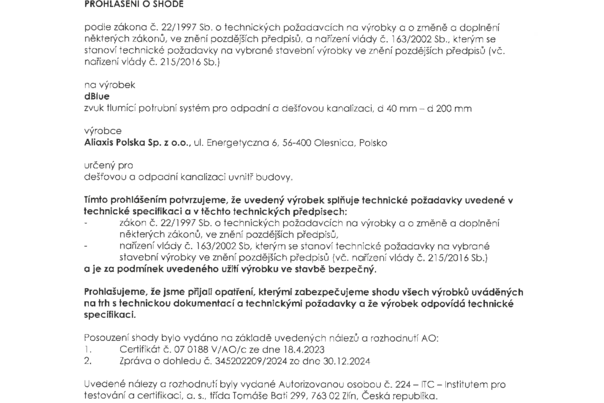

V rámci technické podpory pro Vás připravujeme podklady pro projektování a montáž. Najdete v ní CAD a BIM objekty, návody, videa, certifikáty a prohlášení, školení a webináře a další služby.

6.6 MB, PDF
13.8 MB, PDF
295.5 KB, PDF
53.1 KB, PDF
550.6 KB, ZIP
